朝阳工频高压局放试验装置 操作方法1、打开包装箱，将仪器取出。2、取出耳机，将插头插入耳机插孔。3、测试（1）按开机键，屏幕显示图3字样，如果显示屏显示电压不足，应先充电，然后再使用。（首次充电不少于12小时）（2）、调灵音量，首先将主机面板上音量调节到合适程度。（3）、将侦测器上的望远镜对准要检测的绝缘子或其他高压电气设备（如高压开关等）进行侦测，如耳机中出现“咔嚓咔嚓”的放电音，且液晶显示器显示数字，说明该绝缘子性能不好，若“咔嚓”声音很大，说明其损坏的程度已经很大，应重点注意。（4）、在线杆、变压器附近检测，应沿线杆或变压器周围对同一绝缘子或电气设备做多点检测，避免误判。（5）、在变电站检测时，如果放电地方多，放电量比较大，液晶显示器数值较大，分辨不出大小，这时应将音量旋扭调至适当位置，以液晶显示为主，耳机声音为辅的原则进行定位检测时，如望远镜对准该绝缘子时显示的数值大，而偏离该绝缘子时数值变小或为零，说明该绝缘子有放电故障或绝缘下降，停电检修时，应重点注意。（6）、为了节约电池电量，延长激光使用寿命，测试结束后，关掉激光开关与瞄准镜内照明电源。

<朝阳>天正华意电气设备有限公司 变压器局放试验测试台专业厂家直销

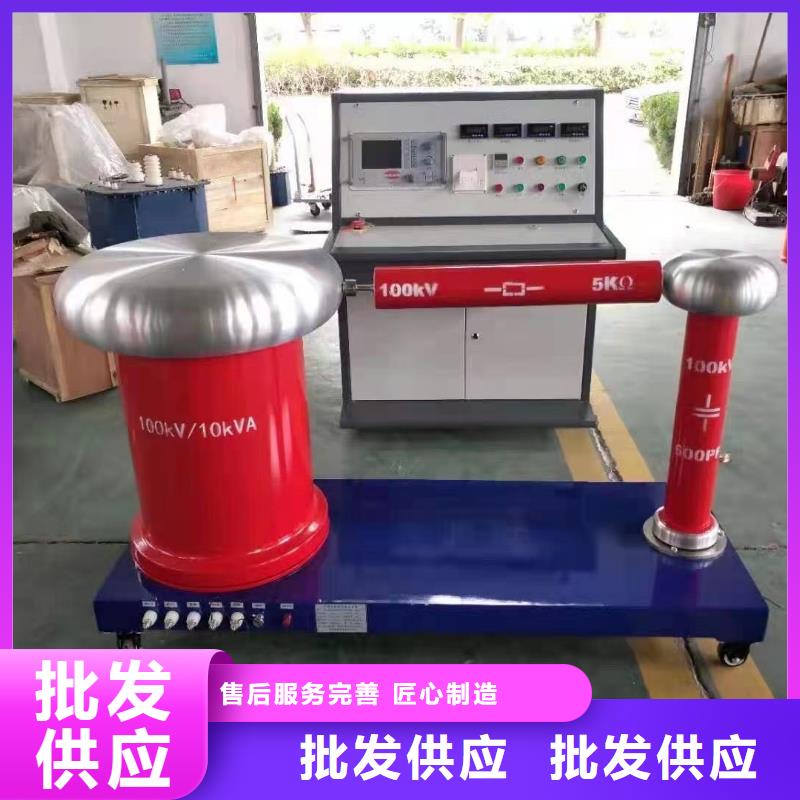

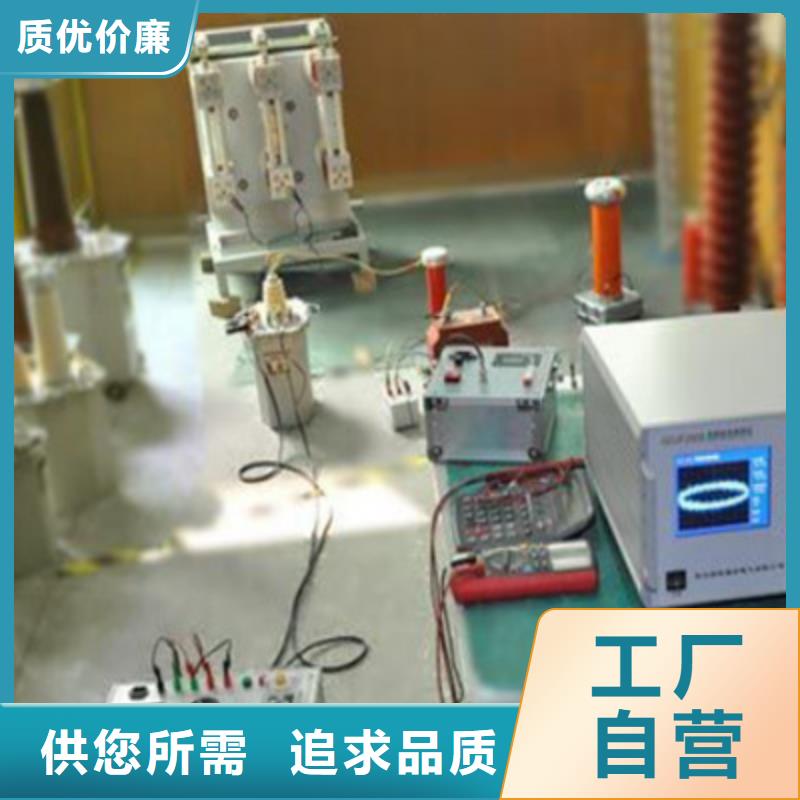

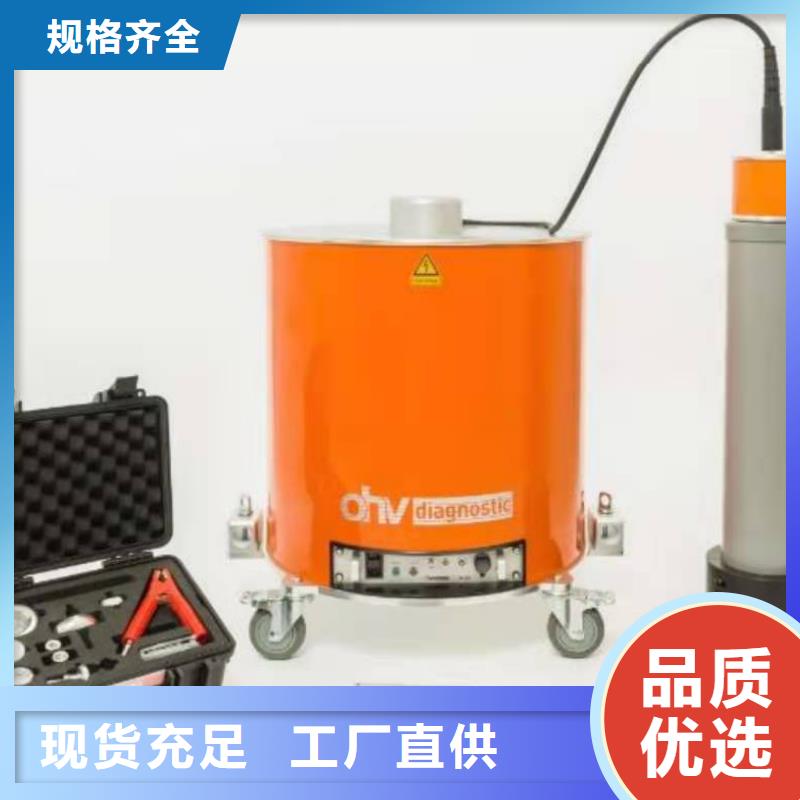

朝阳工频高压局放试验装置 35kV电压等级电工产品工频无局放试验设备成套装置技术方案一、适用范围本设备主要用于部分35kV电压等级以下电力产品如电压电流互感器、电力变压器、高压开关柜、高压断路器、电缆附件、所有绝缘器具等高压试品进行工频倍频耐压、局部放电试验及其科学研究试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω、主要设备的技术参数（一）、YDTW-10/100工频无晕试验变压器额定容量：10kVA高压额定电压：100 kV低压额定电压：0.22kV高压额定电流：0.1A低压额定电流：45.5A测量绕组电压：100V相数：单相联结组：II0阻抗电压：≤10％输出波形畸变率：≤3％工频耐压水平：110kV/1min局部放电量：额定电压下≤5PC80％额定电压下≤3PC允许运行时间：额定电压、额定电流下运行1分钟；2/3额定电压、2/3额定电流下连续运行冷却方式：油浸自冷

<朝阳>天正华意电气设备有限公司 变压器局放试验测试台专业厂家直销

朝阳工频高压局放试验装置 介质内单个气泡在交流电压下的局部放电过程U(t)一一外施交流电压Uc(t)一一气泡不击穿时在气泡上的电压Uc’(t)一一有局部放电时气泡上的实际电压Vc一一气泡的击穿电压Y r一一气泡的残余电压 Us—局部放电起始电压(瞬时值)Ur一一与气泡残余电压v r对应的外施电压Ir一一气泡中的放电电流电极间总电容Cx＝Ca＋(Cb×Cc)/(Cb＋Cc)＝Ca电极间施加交流电压 u(t)时，气泡电容Cc上对应的电压为Uc(t)。如图2—1所示，此时的Uc(t)所代表的是气泡理想状态下的电压（既气泡不发生击穿）。Uc(t)＝U(t)×Cb/Cc＋Cb外施电压U(t)上升时，气泡上电压Uc(t)也上升，当U(t)上升到Us时，气泡上电压Uc达到气泡击穿电压气泡击穿，产生大量的正、负离子，在电场作用下各自迁移到气泡上下壁，形成空间电菏，建立反电场，削弱了气泡内的总电场强度，使放电熄灭，气泡又恢复绝缘性能。这样的一次放电持续时间是极短暂的，对一般的空气气泡来说，大约只有几个毫微秒(10的负8次方到10的负9次方秒)。所以电压Uc(t)几乎瞬间地从Vc降到Vr，Vr是残余电压；而气泡上电压Uc‘(t)将随U(t)的增大而继续由Vr升高到Vc时，气泡再—次击穿，发生又—次局部放电，但此时相应的外施电压比Us小，为(Us-Ur)，这是因为气泡上有残余电压Vr的内电场作用的结果。Vr是与气泡残余电压Yr相应的外施电压，如此反复上述过程，即外施电压每增加(Us-Ur)，就产生一次局部放电．直到前—次放电熄灭后，Uc’(t)上升到峰值时共增量不足以达Vc(相当于外施电压的增量Δ比(Us-Ur)小)为止。

<朝阳>天正华意电气设备有限公司
变压器局放试验测试台专业厂家直销 <朝阳>天正华意电气设备有限公司

朝阳工频高压局放试验装置功能特点：1、可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、短路损耗。2、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。3、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节，可适应冬夏各季。4、用户可随时将测试的数据通过微型打印机将结果打印出来。5、采用数字同步采样技术，准确测量三相用电设备的电压、电流、功率、等参数的真有效值，测量精度为0.2级。6、该仪表可取代九块同等级的指针仪表，是传统电量测试仪表的理想换代产品。二、技术指标：1、输入特性 电压测量范围：0~750V 宽量限。电流测量范围：0~100A内部全部自动切换量程。2、准确度电压、电流：±0.2％功率：±0.2％（CosΦ＞0.1），±0.5％（0.02＜CosΦ＜0.1）3、工作温度：－10℃~ ＋40℃4、工作电源：交流160V~265V5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。6、体积：32cm×24cm×18cm7、重量：3Kg三、结构外观：仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度铝合金机箱，坚固耐用，配件箱用来放置测试导线及工具。

朝阳工频高压局放试验装置 接触不良的干扰图形。波形特点：对称地分布在实验电压零点两侧，幅值大致不变，但在实验电压峰值附近下降为零。波形粗糙不清晰，低电压下即出现。电压升高时，幅值缓慢增加，有时在电压达到一定值后会完全消失。原因：实验回路中金属与金属不良接触的连接点；塑料电缆屏蔽层半导体粒子的不良接触；电容器铝箔的插等（可将电容器充电然后短路来）可控硅元件的干扰图形。（图5—08）波形特点：位置固定，每只元件产生一个独立讯号。电路接通，电磁耦合效应增强时讯号幅值增加，试验调压时，该脉冲讯号会发生高频波形展宽，从而占位增加。原因：邻近有可控硅元件在运行。（6）继电器、接触器、辉光管等动作的干扰。（图 5—09）波形特点：分布不规则或间断出现，同试验电压无关。原因：热继电器、接触器和各种火花试验器及有火花放电的记录器动作时产生。（7）荧光灯的干扰图形。（图5—10）波形特点：栏栅状，幅值大致相同的脉冲，伴有正负半波对称出现的两簇脉冲组。原因：荧光灯照明 无线电干扰的干扰图形。（图5—11）波形特点：幅值有调制的高频正弦波，同试验电压无关。原因：无线电话、广播话筒、载波通讯等。（9）电动机干扰的干扰图形（图5—12） 图5—12）波形特点：放电波形沿椭圆基线均匀分布，每个单个讯号呈“山”字形。原因：带换向器的电动机，如电扇、电吹风运转时的干扰。

<朝阳>天正华意电气设备有限公司 变压器局放试验测试台专业厂家直销
变压器局放试验测试台专业厂家直销 <朝阳>天正华意电气设备有限公司

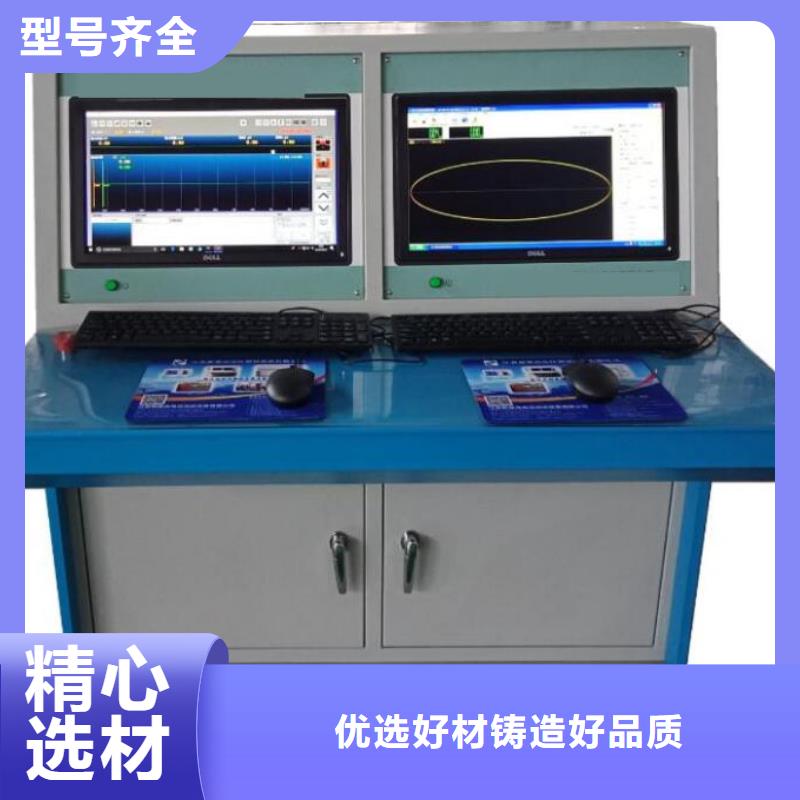

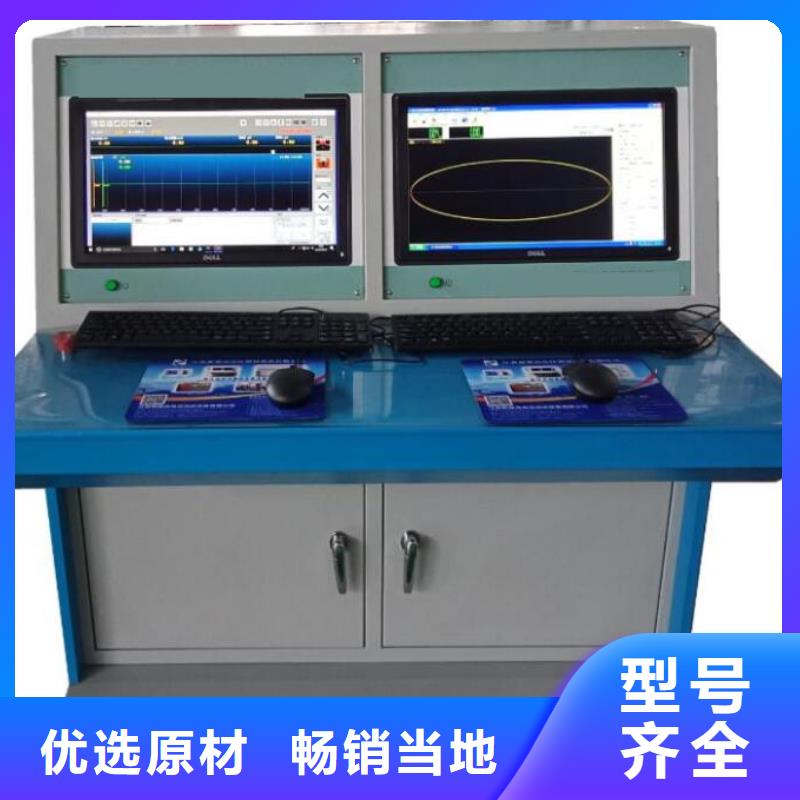

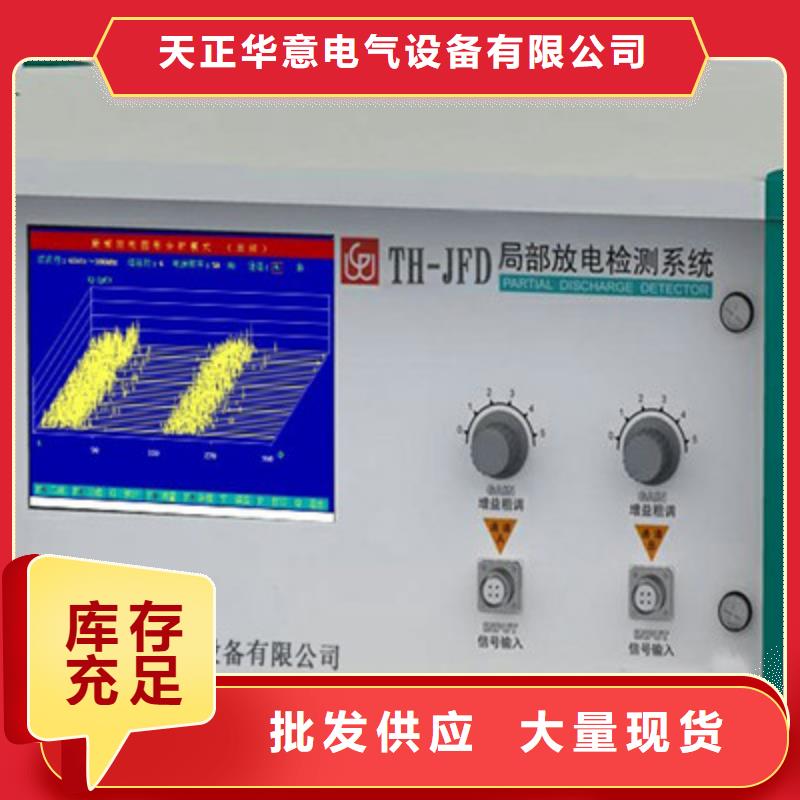

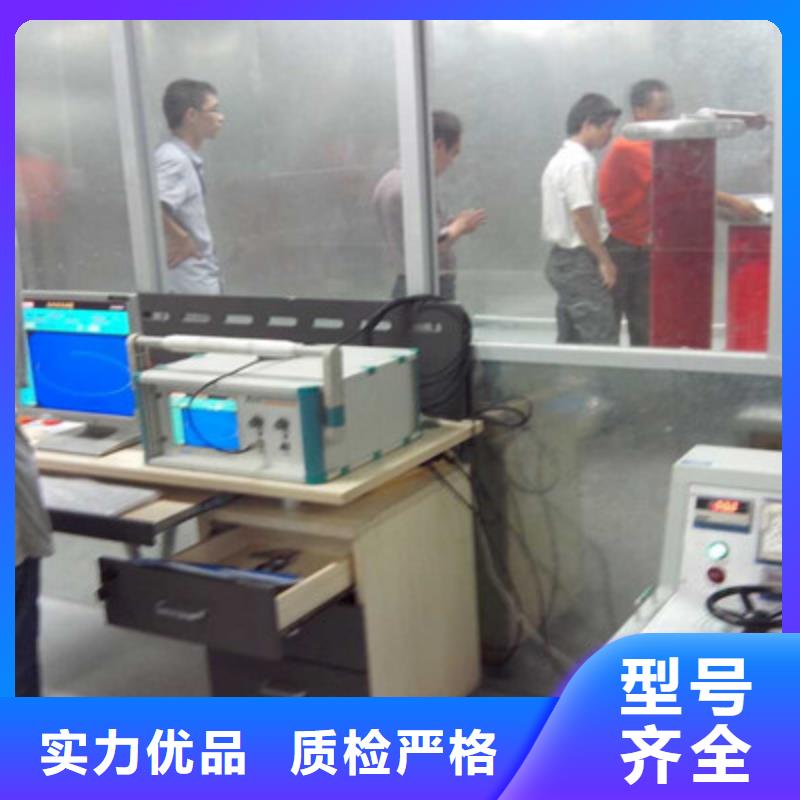

朝阳工频高压局放试验装置 系统工作原理：本机的局部放电测试原理是高频脉冲电流测量法（ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。

朝阳工频高压局放试验装置 此后，随着外施电压U(t)经过峰值Um后减小，外施电压在气泡中建立反方向电场，由于气泡中残存的内电场电压方向与外电场方向相反，故外施电压须经(Us＋Ur))的电压变化，才能使气泡上的电压达到击穿电压Vc，(假定正、负方向击穿电压Vc相等)，产生一次局部放电。放电很快熄灭，气泡中电压瞬时降到残余电压Vr(也假定正、负方向相同)。外施电压继续下降，当再下降(Us-Ur)时，气泡电压就又达到Vc从而又产生一次局部放电。如此重复上述过程，直到外施电压升到反向蜂值一Um的增量Δ不足以达到(Us-Ur)为止。外施电压经过一Um峰值后，气泡上的外电场方向又变为正方向，与气泡残余电压方向相反，故外施电压又须上升(Us＋Ur)产生第—次放电，熄灭后，每经过Us—Ur的电压上升就产生一次放电，重复前面所介绍的过程。如图1—2所示。

<朝阳>天正华意电气设备有限公司
变压器局放试验测试台专业厂家直销 <朝阳>天正华意电气设备有限公司

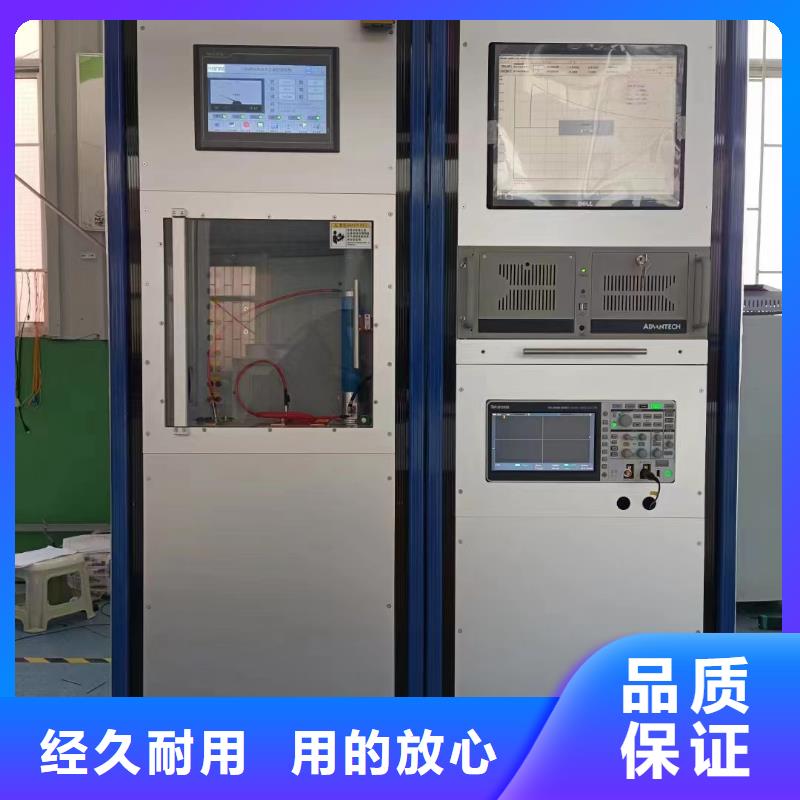

朝阳工频高压局放试验装置 顺时针旋转调压速度控制旋钮8，此时调压器顶部直流调压电机开始旋转，调压速度表3指示升压速度，试验变压器低压侧电压表1、低压侧电流表2、测量绕组电压表4、高压数字电压表5与高压侧电流表6均随着升压过程指示相应数值，刚开始升压时，升压速度可快些，当电压升到75％试品试验电压时，升压速度减低到每秒2％试验电压后升压速度升到所需额定试验电压。（10）当电压升到所需试验电压时，按耐压计时按钮18，此时耐压指示灯18亮，耐压计时元件9开始耐压计时，计时时间一到所设定的耐压时间，调压器即自动全速降压，直至降到零位时自动停止。（11）按停止按钮21，此时停止指示灯21亮，一次耐压试验即完成（如有一次，二次开关柜，应先断二次，再断一次）。（12）在耐压计时过程中，如发现试验电压偏离试验值，则可用微升或微降按钮15，将电压微调到额定试验电压。（13）在升压过程中，如试品被击穿，则调压器会自动全速降到零位；试品击穿指示灯12和柜内蜂鸣器会开始断续闪烁、蜂鸣报警，直到按停止按钮，才停止蜂鸣。（14）切断电源，结束试验。

<朝阳>天正华意电气设备有限公司 变压器局放试验测试台专业厂家直销

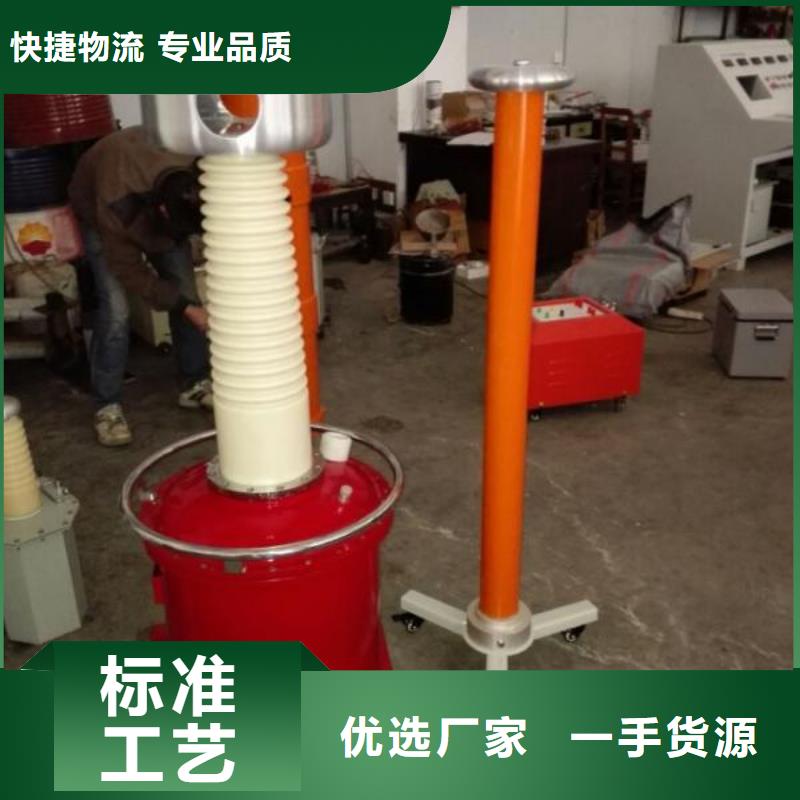

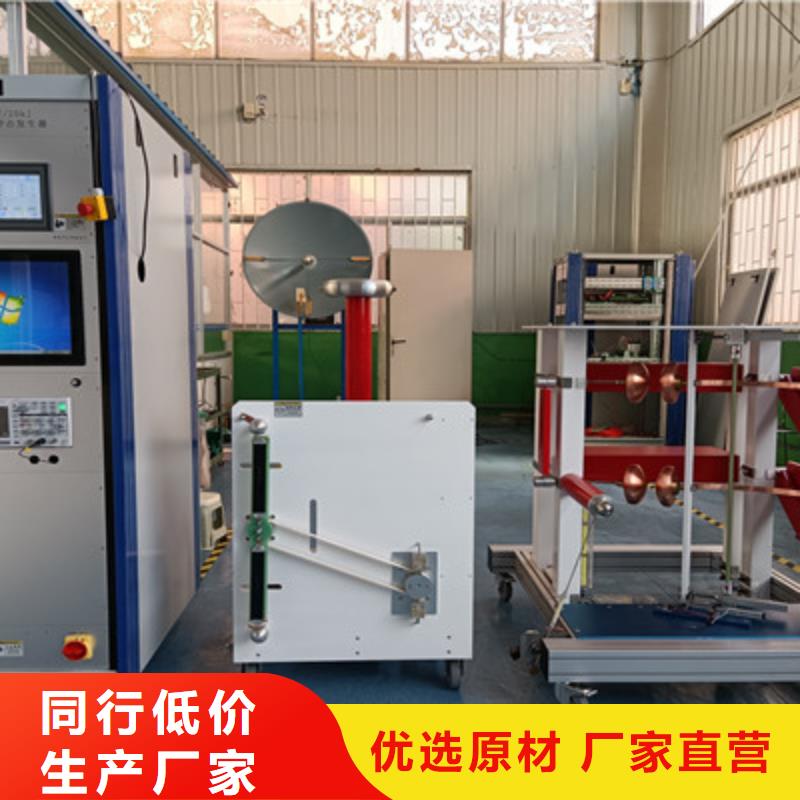

朝阳工频高压局放试验装置工频无局放试验变压器成套装置技术方案一、适用范围本设备主要用于部分220kV电压等级以下电力产品如互感器、电力变压器、高压断路器、电缆附件等试品进行工频耐压、局部放电试验及其科学研究试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω主要设备的技术参数1、TH-150/300工频无晕试验变压器型号：YDTW-150/300相数：单相频率：50Hz额定容量：150kVA额定输入电压：0.4kV额定输出电压：300kV额定输入电流：375A额定输出电流：0.5A阻抗电压：≤10％输出波形畸变率：≤3％工频耐压水平：330kV/1min局部放电量：额定电压下≤10PC80％额定电压下≤5PC允许运行时间：额定电压、额定电流下运行1分钟；1/2额定电压、1/2额定电流下连续运行冷却方式：油浸自冷结构形式：绝缘外壳环氧玻璃丝绕制，可移动。顶罩外径×高：1450×2500 （单位：mm）重量：2100KG2、T-150单相电动柱式调压器型号：TEDGZ-150额定容量：150kVA额定电压：（输入/输出）0.38/0-0.42kV额定电流：（输入/输出）395/357A相数：单相 频率：50Hz冷却方式：干式自冷升压、降压的速度和方式：满足GB/T16927标准的要求外形尺寸：800×800×700 mm3重量：900kg输出电压波形畸变率：≤3％运行时间：1.1倍额定电压下运行1分钟，额定电压、额定电流运行30分钟

<朝阳>天正华意电气设备有限公司 变压器局放试验测试台专业厂家直销 变压器局放试验测试台专业厂家直销 <朝阳>天正华意电气设备有限公司

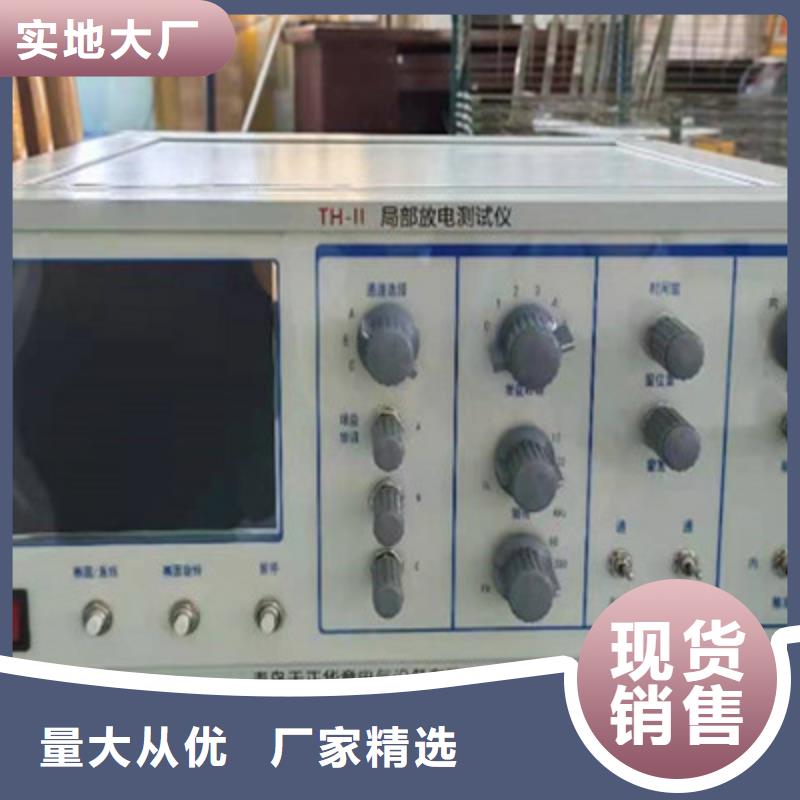

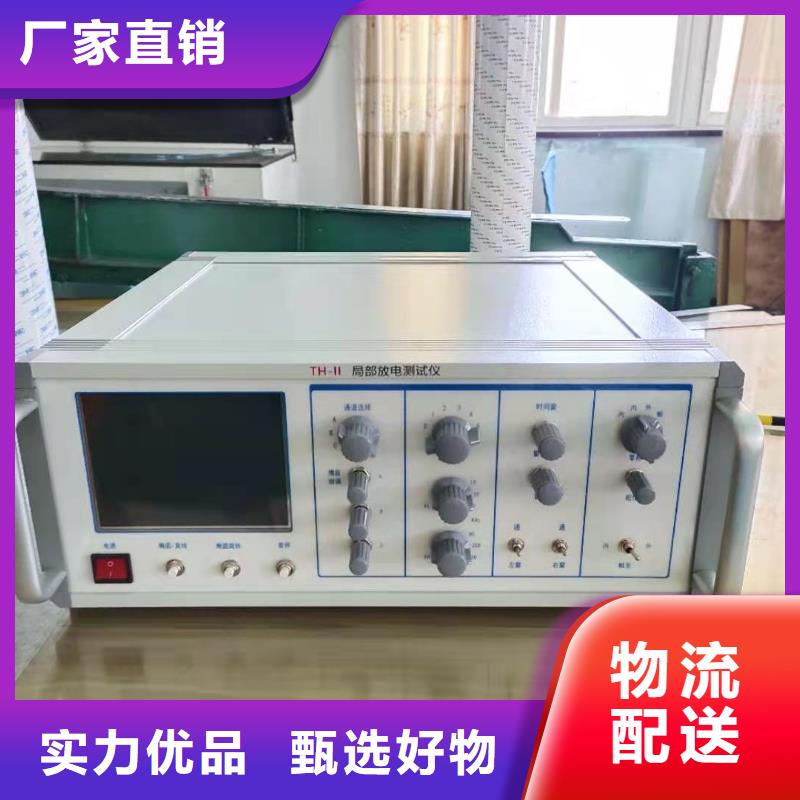

朝阳工频高压局放试验装置 干式变压器感应局放试验测试系统技术方案 一、适用范围本设备主要用于部分35kV电压等级以下电力变压器倍频耐压、局部放电试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω主要设备的技术参数（一）、TH-2010多通道局部放电检测仪简介TH-2010多通道局部放电检测仪是我们继TH－8001（MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能，又根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，TH－2010多通道局部放电检测仪比TH－8601、TH－9801、TH－2002局放仪在设计上更完善，使用上更方便，性能上更可靠。TH－2010多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。

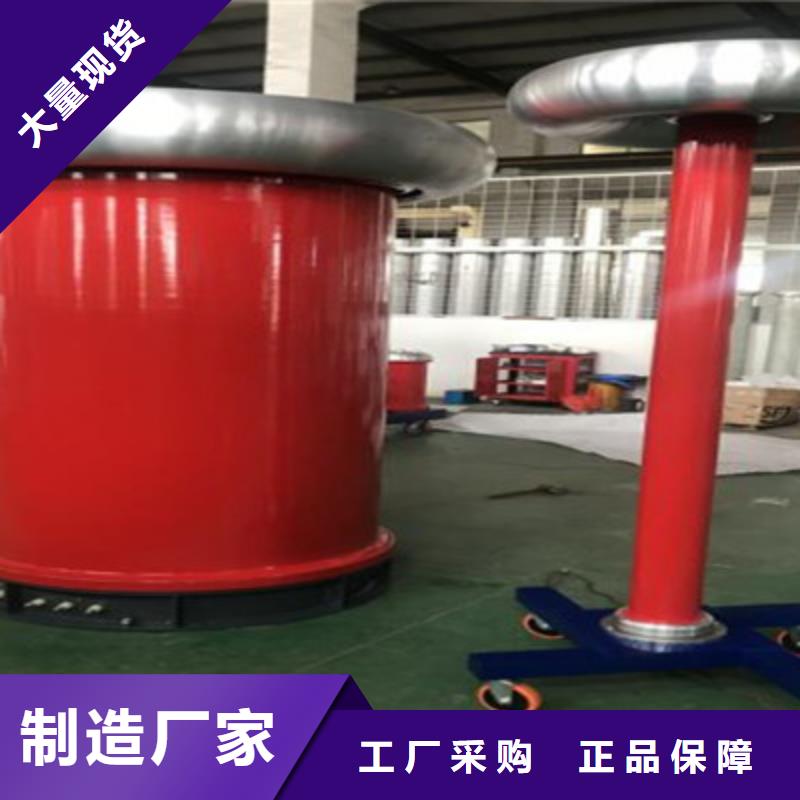

朝阳工频高压局放试验装置无局放耦合电容器兼分压器 型号：FOF-150/200额定电压：150kV 高压臂电容量：200pF标称分压比：1000：1电容器介质损耗角正切值：在20℃，0.9─1.1UN下不大于0.002电容器短时工频耐压值为1.1UN 允许运行时间：UNIN运行60min70％UNIN 连续运行介质损耗：≤0.5％测量精度：≤±1％频率：50~200Hz电容量偏差范围：-5~＋10％（五）无局放保护电阻保护电阻连接在试验变压器与耦合电容器之间用来限制试品闪络时的短路电流，保护试品及试验变压器。结构为绝缘筒骨架，金属丝缠绕，两端装有均压环。型号：RD-150/0.1额定电压：150kV额定电流：0.1A电阻值： 3kΩ运行时间：1h温升：额定条件运行时，电阻表面温升不大于55K（六）工频无晕试验变压器 型号：YWDT-15kVA/150kV 额定容量：15kVA额定输入电压：0.38kV 额定输入电流：39.5A额定输出电压：150kV额定输出电流：0.1A测量绕组电压：150V联结组：II0冷却方式：ONAN使用条件：户内允许运行时间：100％UNIN 运行60min70％UNIN连续运行相数：单相频率：50Hz局部放电量：100％UN ≤3pC产品结构：环氧玻璃丝绕制绝缘外壳（七）试验开关柜7.1接触式电动调压器型号：TEDG-15容量：15kVA输入电压：0.5kV，单相，150Hz输入电流：30A输出电压：0~0.55kV，单相，150Hz输出电流：27.3A7.2电源隔离滤波器型号：LB-15额定容量：15kVA 图片仅供参考额定输入电压：0.38kV额定输入电流：39.47A额定输出电压：0.38kV额定输出电流：39.47A 相数：单相频率：50Hz 衰减特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用条件：户内冷却方式：自然冷却7.3三倍频变压器型号：SGP-20容量：20kVA输入电压：0.38kV，三相，50Hz 输入电流：30.4A输出电压：0.5kV，单相，150Hz输出电流：23.1A7.4三倍频补偿装置型号：BKDG-15容量：15kvar额定电压：500V电抗值：20Ω~40Ω三种电容值：1uF~50uF三种

<朝阳>天正华意电气设备有限公司

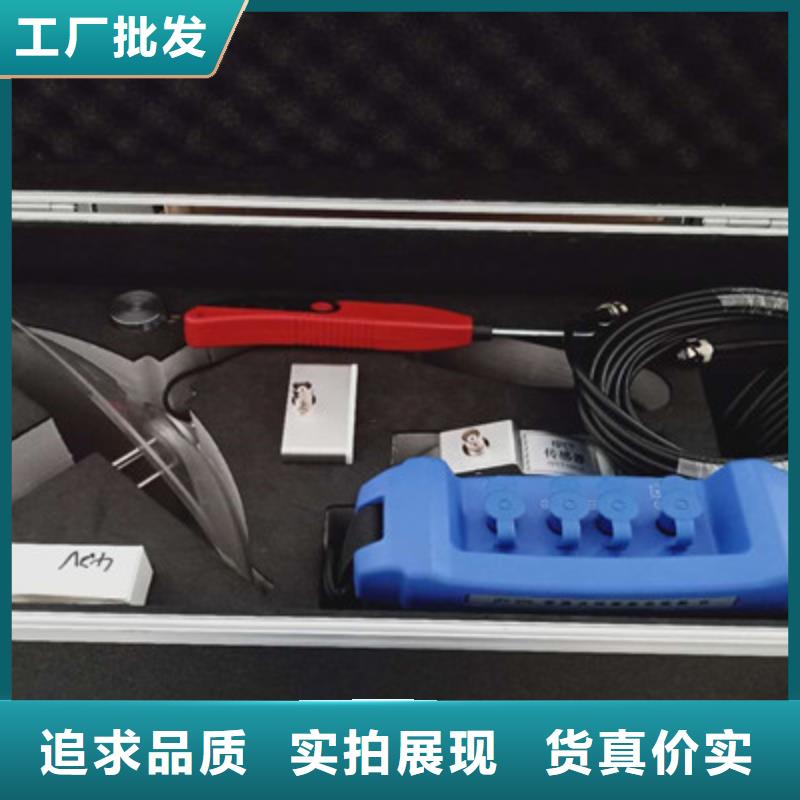

朝阳工频高压局放试验装置 功能及特点1、功能（1）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；（2）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；（3）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；（4）发现并定位铁塔上的架空线路，绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；（5）在电力系统的交接及性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；（6）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；（7）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；（8）高压密封气体液体的泄漏检测；2、特点（1）手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。（2）信号接收范围：远可达50m。（3）信号放大倍数大、灵敏度高。（4）强度适中的绿色激光描准，阳光下人眼易跟踪。（5）天线为雷达式军用环焦天线，聚焦能力强。（6）显示器可时时显示波形，并可存储有价值的波形。（7）定位准确，可靠，简单实用。（8）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测。（9）除对铁路系统的变电站的放电进行巡检定位外，特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。详见后面说明。（10）先进，状态检修的好帮手。

<朝阳>天正华意电气设备有限公司
变压器局放试验测试台专业厂家直销 <朝阳>天正华意电气设备有限公司

朝阳工频高压局放试验装置 使用技术及注意事项1、因各生产厂家绝缘子的材料和制作工艺略有不同，侦测到放电故障后仪器显示的数值也不同。2、听到故障声音后（故障声音包括放电产生的高频声音和绝缘子本身绝缘电阻下降发出的高频杂音），原则上应按常规方法有针对性的检修，外观检查，清洗，擦拭等。3、擦拭后，仍能听到故障声音，说明此绝缘子不是污染放电，已经严重劣化。4、在干燥天气10KV（距离6-18M），27KV（距离6-10M），35KV（距离10-22M），110KV（距离20-40M），220KV（距离30-45M），500KV（距离35-50M），线路听到故障声音后〔显示分贝值大于20（参考值）〕，说明此绝缘子绝缘不良或27KV以上绝缘子串绝缘电阻降低（灵敏度调至）。5、侦测闪络故障时，受天气状况影响（如晴天，阴天，下雾天）所测数值有所不同。在同一绝缘子上，如晴天检测不到故障声音，而在下雾天能够检测到，说明该绝缘子故障较小，如晴天能直接检测到故障声音，说明故障已比较大。6、在一定湿度下（如早上，下雾天）没有听到放电音，可减少绝缘子擦洗次数，避免大面积盲目擦拭每个绝缘子，省工省时，减轻工作量。7、在晴天时对变电站高压接头在3-6米侦测时，10KV显示分贝值大于20；35KV显示分贝值大于30；110KV显示分贝值大于40；220KV显示分贝值大于45；500KV显示分贝值大于60；即接触不良应引起点注意（参考值）。8、在干燥天气侦测到的绝缘子故障音多为低阻和闪络故障，湿度较大的天气多为污染故障（包含低阻和闪络故障）。9、在同一条线路上，可对多个绝缘子比较，可迅速判断出故障绝缘子。10、在同一条线路上，听到多个绝缘子故障声音后，应首先检查分贝值大的绝缘子故障，再检查分贝数值比较小的绝缘子故障。11、运行中的汽车，人体走动，都会产生超声波，但不是连续性的，有时会干扰机器，应注意区别。

<朝阳>天正华意电气设备有限公司 变压器局放试验测试台专业厂家直销
<朝阳>天正华意电气设备有限公司

朝阳工频高压局放试验装置 各项参数的含义和作用如下：?电压倍率、电流倍率正常为1（直接测量），当外接电压互感器、电流互感器时，设置成对应的电压比和电流比，。?高额定电压：指被试变压器高压侧的额定电压值，用于区别不同输入电压等级的变压器； ?低额定电压：指被试变压器低压侧的额定电压值，用于区别不同输出电压等级的变压器； ?当前温度：输入当前的被测变压器的本体温度（可通过红外测温仪测出），用于对测试结果做温度校正，仪器自动将变压器短路试验的数据包括阻抗电压和短路损耗，换算到75℃下的值。4．在选中‘三线空载’项目时进入三线空载测量屏，如图五所示：屏幕显示出空载试验各相的实际电压、电流、功率以及平均电压、空载电流、空载损耗，待数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。图五 特性三相空载屏5．在选中‘三线负载’项目时进入三线负载测量屏，如图六所示：屏幕显示出短路试验各相的实际电压、电流、功率以及平均电流、阻抗电压、负载损耗、校正到75℃下的负载损耗；数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。图六 特性三相负载屏6．在选中‘单相空载’项目时进入单相空载测量屏，如图七所示：屏幕显示出单相空载试验的实际电压、电流、空载损耗，待数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。

变压器局放试验测试台专业厂家直销

朝阳工频高压局放试验装置 电场不均匀。2、电介质不均匀。3、制造过程的气泡或杂质。经常发生放电的原因是绝缘体内部或表面存在气泡；其次是有些设备的运行过程中会发生热胀冷缩不同材料特别是导体与介质的膨胀系数不同，也会逐渐出现裂缝；再有一些是在运行过程中有机高分子的老化，分解出各种挥发物，在高场强的作用下，电荷不断地由导体进入介质中， 在注入点上就会使介质气化。二 、局部放电的模拟电路及放电过程简介介质内部含有气泡，在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示；其中Cc是模拟介质中产生放电间隙(如气泡)的电容；Cb代表与Cc串联部分介质的合成电容；Ca表示其余部分介质的电容。

<朝阳>天正华意电气设备有限公司 变压器局放试验测试台专业厂家直销

朝阳工频高压局放试验装置 功能及特点1、功能（1）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；（2）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；（3）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；（4）发现并定位铁塔上的架空线路，绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；（5）在电力系统的交接及性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；（6）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；（7）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；（8）高压密封气体液体的泄漏检测；2、特点（1）手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。（2）信号接收范围：远可达50m。（3）信号放大倍数大、灵敏度高。（4）强度适中的绿色激光描准，阳光下人眼易跟踪。（5）天线为雷达式军用环焦天线，聚焦能力强。（6）显示器可时时显示波形，并可存储有价值的波形。（7）定位准确，可靠，简单实用。（8）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测。（9）除对铁路系统的变电站的放电进行巡检定位外，特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。详见后面说明。（10）先进，状态检修的好帮手。
